方案概述

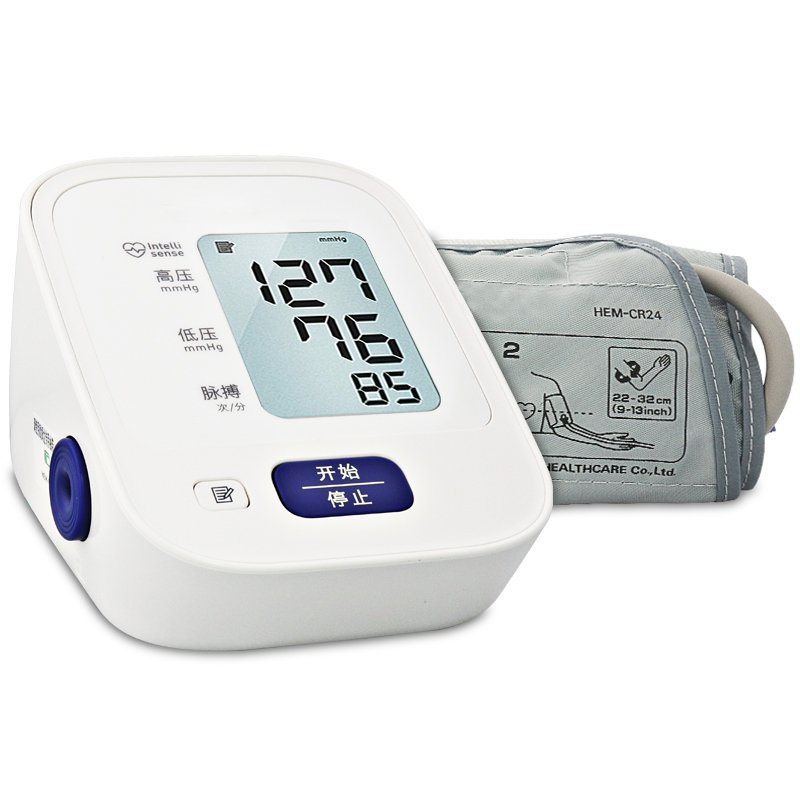

由于人们工作压力的增加，运动量的减少，作息习惯的不规律及人口老龄化的影响，导致高血压人数逐年增加，成为人们关注度最高的疾病之一。电子血压计作为血压测量的有效工具，不仅适用于高血压患者，也适用于预防高血压，随时检测身体状态的人群，因此，随着居民健康意识的提高，电子血压计的消费者人群也在不断扩大。

方案优势

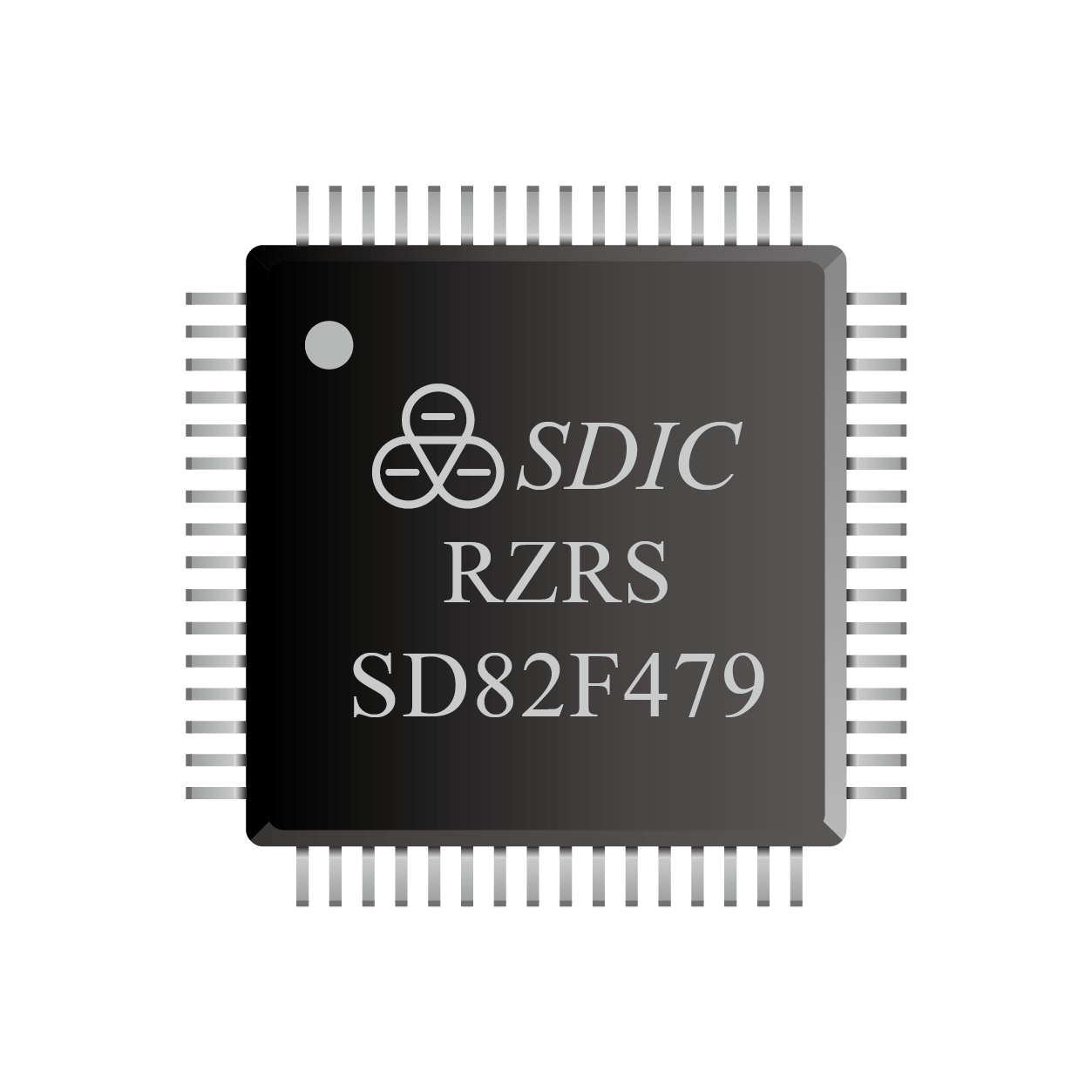

SD82F479 是专为带语音血压计应用而设计的，采用 D 类放大器输出架构，提供更高的输出功率，可以直推喇叭（8 欧，0.5W），支持 6KHz~16KHz 语音数据采样率，支持 IMA ADPCM 语音数据压缩解压缩，最长支持 85s 语音播报时长。
器件内部采用 8 位 MCU (8051) 内核，128KB CODE FLASH，256kB DATA FLASH 和 4KB SRAM 。集成了高性能模拟电路，非常适合模拟量的测量，大大节省外围成本。
低功耗模式，更好地匹配电池供电的手持式终端设备应用。
拥有成熟的血压算法，并且有强大的技术团队提供技术支持，有效降低产品研发门槛，可大大缩短项目开发周期。

SD82F479 是专为带语音血压计应用而设计的，采用 D 类放大器输出架构，提供更高的输出功率，可以直推喇叭（8 欧，0.5W），支持 6KHz~16KHz 语音数据采样率，支持 IMA ADPCM 语音数据压缩解压缩，最长支持 85s 语音播报时长。

器件内部采用 8 位 MCU (8051) 内核，128KB CODE FLASH，256kB DATA FLASH 和 4KB SRAM 。集成了高性能模拟电路，非常适合模拟量的测量，大大节省外围成本。

低功耗模式，更好地匹配电池供电的手持式终端设备应用。

拥有成熟的血压算法，并且有强大的技术团队提供技术支持，有效降低产品研发门槛，可大大缩短项目开发周期。

技术特点

8bits MCU(8051)，128kB CODE FLASH，256kB DATA FLASH，4 kB SRAM，用户数据区 6.5kB；
内置高精度 ADC，19.4bits@16sps (Gain = 1，FSR = ±2.4V)；
内置低噪声高输入阻抗前置放大器PGIA。1、4、8、16、32、64、128、256 倍增益可选；
内置传感器电压激励输出：2.1V、2.4V、2.7V、3.0V、3.3V、3.6V、3.9V、4.2V、4.5V、VDD可选；
内置 LCD 驱动，支持 4COM x 48SEG、6COMx 46SEG 和 8COM x 44SEG 三种模式，驱动电压 2.7V~5.5V (0.1V step)，驱动 A/B 型波形可选；
支持 6KHz~16KHz 语音数据采样率，支持IMA ADPCM 语音数据压缩解压缩；语音输出支持 DAC_PWM 模式（差分）；
内置DAC， OPA；LBT UART； I2C； SPI； PWM；PFD； Timer；INT；KEY；
工作电压范围：2.2V~5.5V。

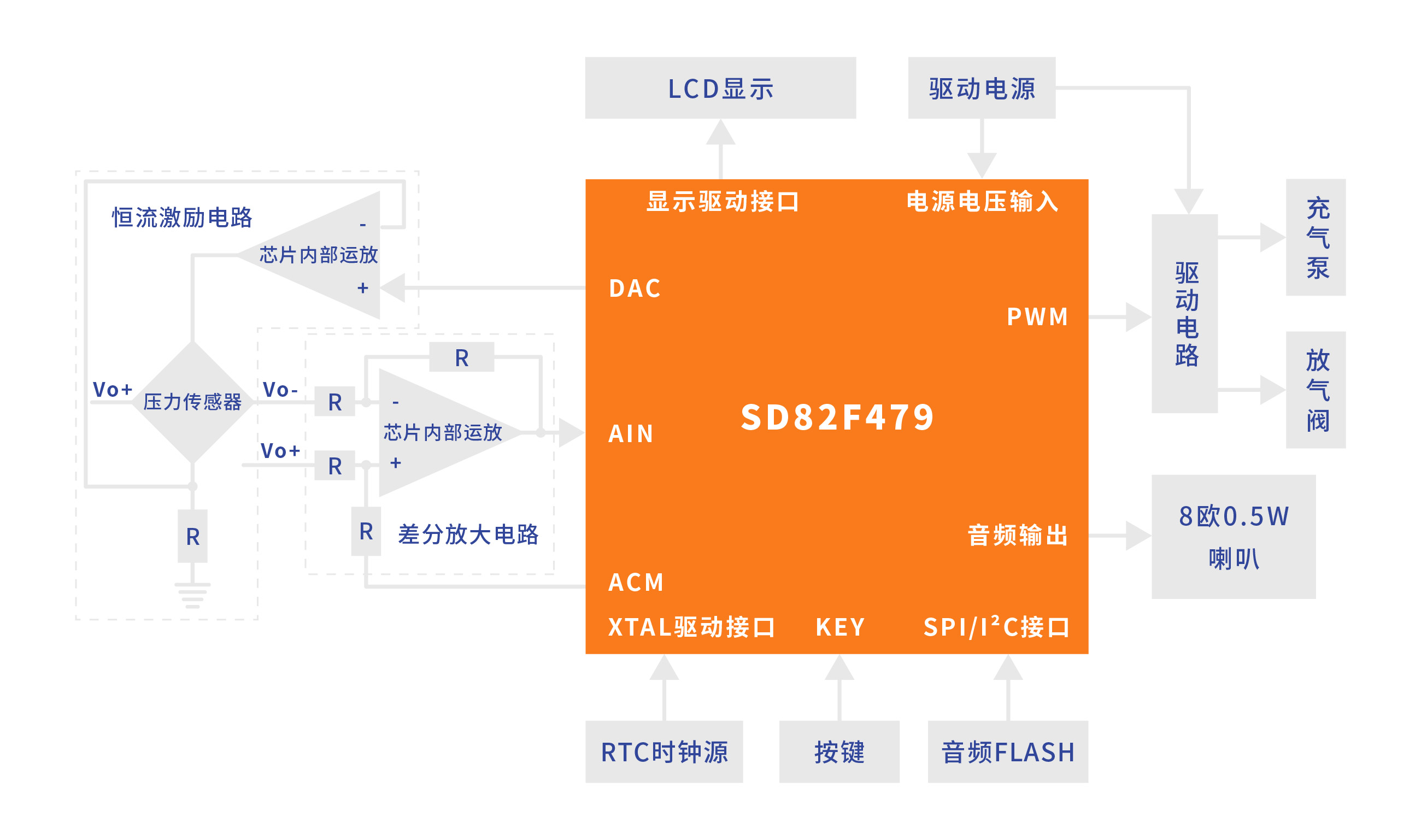

应用框图
